产品介绍：

夹砂管道是以树脂为基体材料，玻璃纤维及其制品为增强材料，石英砂为填充材料而制成的新型复合材料管。广泛应用于大口径的给排水、工业流体输送、农业灌溉等领域。

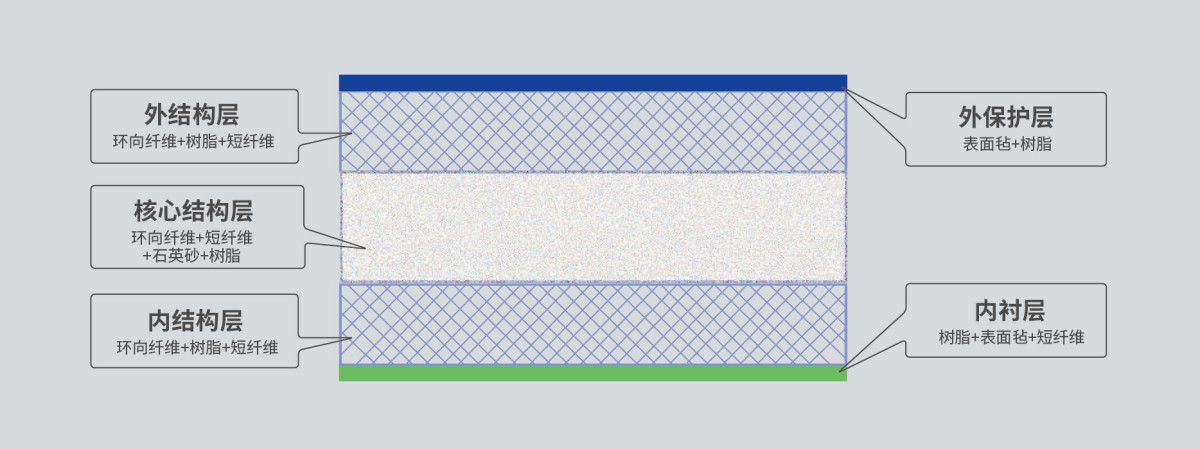

产品结构：

防渗层（内衬层）

由富含树脂的E型短切纤维构成。抗渗漏能力强，可保证产品不渗漏。

结构层

该层由承担不同功能的材料组成。以机械强度极佳的树脂为基体，以增强环向抗拉强度、轴向抗拉强度和外载荷的环向缠绕纤维、E型短切纱以及精选石英砂为增强材料（材料的含量和分配以满足使用条件下的计算机设计为准）。

外保护层

其富含树脂层和抗紫外线配方，可有效防止或延缓自然老化及土壤化学介质的侵蚀。

连接缠绕玻璃钢夹砂管成型结构示意图

产品特点：

• 性能稳定：在编程控制器控制下，原材料可实现精确定量投入，缠绕速度均衡稳定，辅之以在线检测不间断反馈跟踪，确保了管道品质从一而终的稳定可靠。

• 防水性能优越：采用了扁钢带感应加热与红外线多点温控，玻璃纤维表面毡与树脂的良好浸透使得内衬层具备高度的防腐蚀性与抗渗漏性。

• 密封性能好：采用橡胶圈密封，高度密封的套筒形式的接头确保不会渗漏。管道安装完毕后，可按BS8010或GB/T50268相关要求进行密封测试。

• 运输及安装费用低：玻璃纤维增强塑料夹砂管重量轻，故不同口径的管道可以很容易的套装，运输十分便利；管道内径与外径的尺寸稳定，内外表面光滑、平整，使得安装简便，从而可大大降低运输费用、布管费用、组连费用、安装费用及管沟开挖土方费用等。

产品优势：

耐腐蚀性好

交联结构的树脂具备较高的腐蚀耐受性。玻璃钢夹砂管线通过环向的结构设计，进一步提升了表层耐腐蚀性能。不需要再对管道的内外壁进行防腐处理。

质轻高强

比重轻：相同体积下的重量仅为钢材的1/4。

强度高：纤维方向的拉伸强度可达1000MPa高于Q235钢材。

运输费用低：对起重吊装设备要求低。

可设计性佳

可以方便快捷的设计为各种非标准型。尤其适合其他管材难以实现的连续变径、非标弯头、及复杂曲面结构。

内壁光滑防污

内壁粗糙系数低：玻璃钢管道糙率系数为0.009，混凝土管道糙率系数为0.014，高出玻璃钢管道56%。

输送能力强：相同水力坡度下玻璃钢管道的流量是同口径球墨铸铁管道的1.56倍。

管径需求低：相同水力坡度下玻璃钢管道输送相同流量所需的口径仅为球墨铸铁管道的84.7%。

高低温性能优良

可耐受极端的温度环境并稳定的长期使用，在-40℃下仍具备良好的韧性和强度。

施工方便

质轻高强，易于运输吊装，采用承插式双O型圈接头，安装简便快捷。

使用寿命长

长期保持管道的安全运行，不用作任何的维护，使用寿命可达50～150年。

可靠性高

管道本身及管接头均经过试压机测试满足相关要求。双O型圈结构直接具备试压接口，可逐个检测管段之间连接可靠。

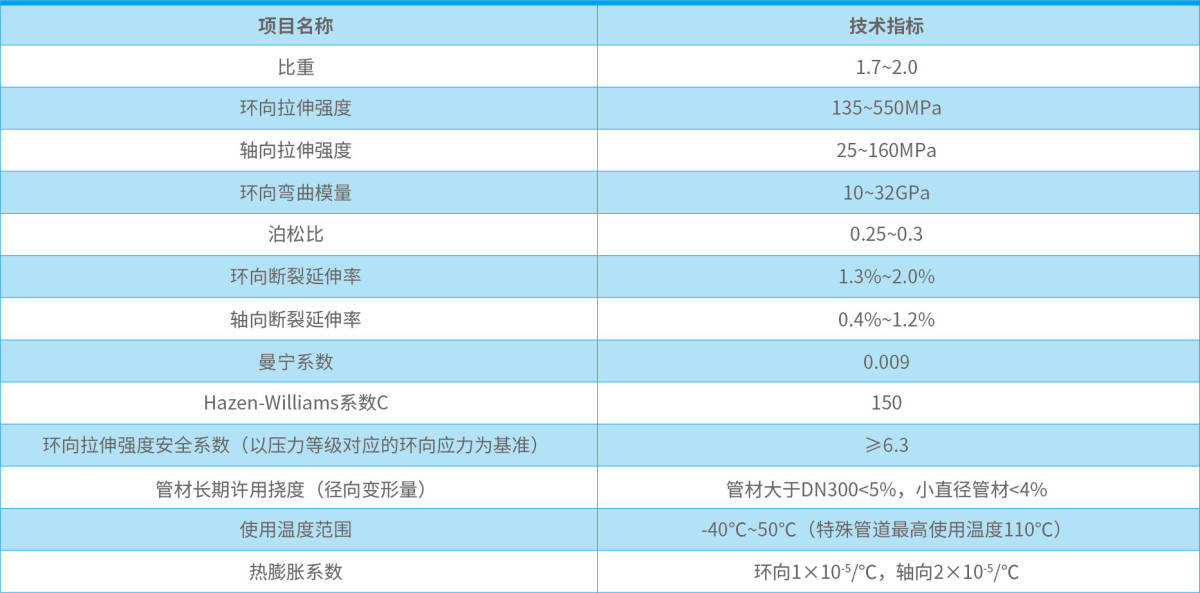

技术指标：

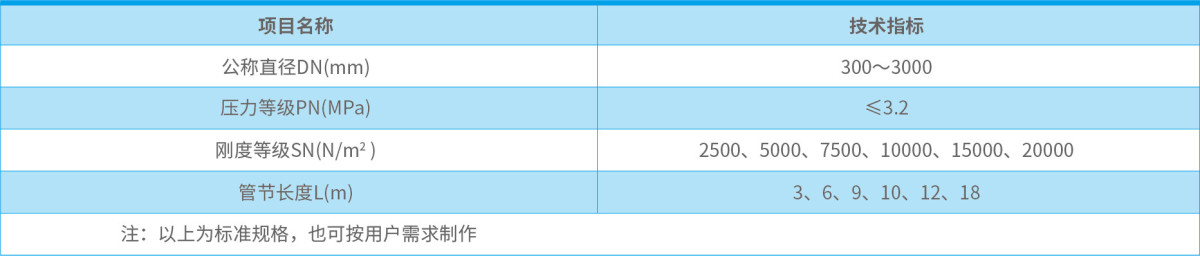

规格型号：

执行标准：

中意新材玻璃纤维增强塑料夹砂管道满足国际ISO标准、美国AWWA和ASTM标准、国内标准GB/T21238、JC/T552、CECS190、 CECS129，JC/T2538(CWFP)等。

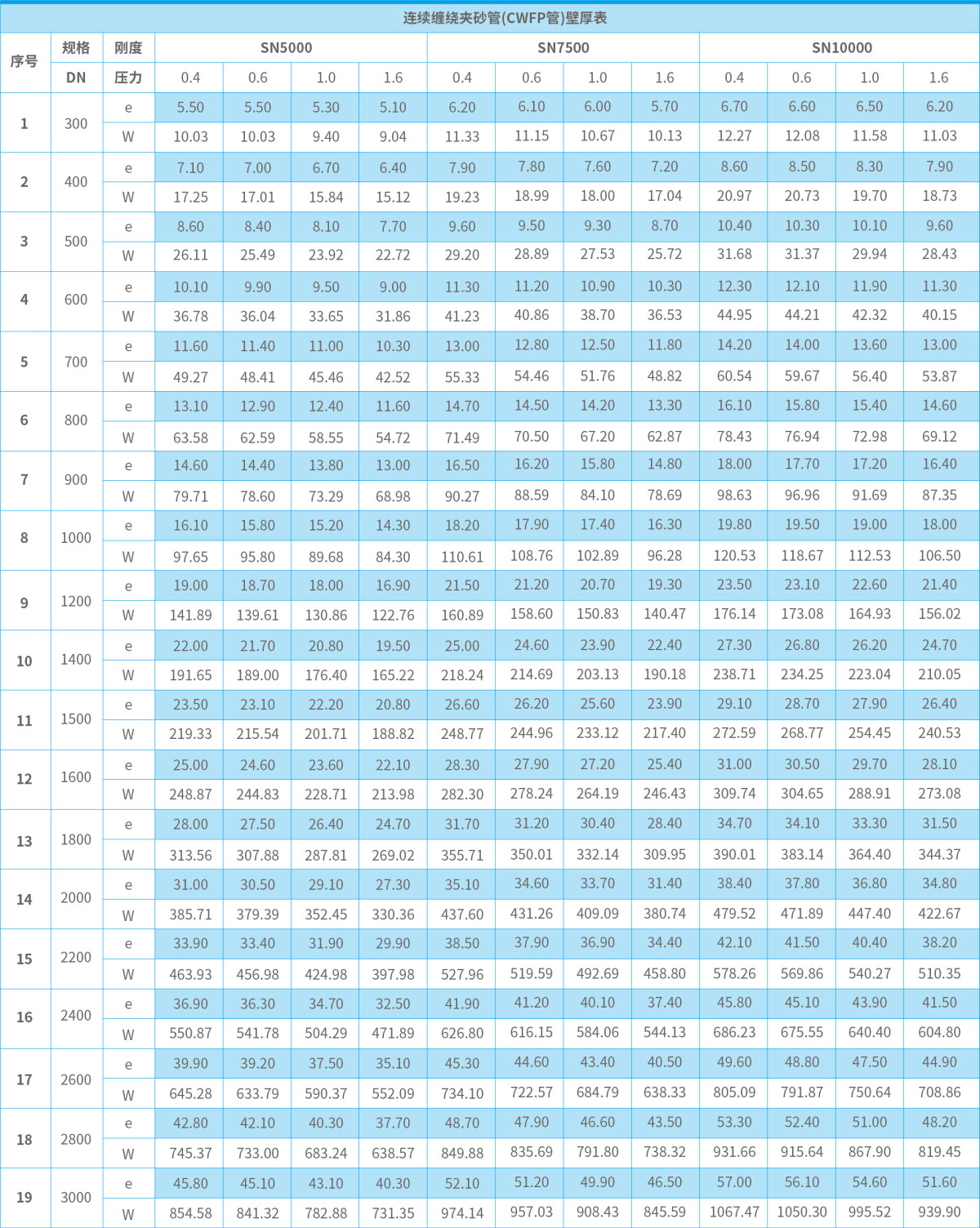

技术参数：

注：

1、表中厚度、重量为典型数据，仅供参考，根据具体工程使用条件以设计为准。

2、更高压力等级、其他刚度等级的要求可向中意新材技术中心咨询。

3、其它规格的玻璃钢管道可按用户需求制作。
