Введение в продукт:

Труба с песчаным наполнителем — это новый тип композитной трубы, изготовленной из смолы в качестве основного материала, стекловолокна и его изделий в качестве армирующего материала и кварцевого песка в качестве наполнителя. Он широко используется в системах водоснабжения и водоотведения большого диаметра, промышленной транспортировке жидкостей, сельскохозяйственном орошении и других областях.

Структура продукта:

Непроницаемый слой (подкладочный слой)

Состоит из рубленых волокон типа Е, обогащенных смолой. Высокая степень защиты от протечек гарантирует, что продукт не протечет.

Структурный слой

Этот слой состоит из материалов, выполняющих различные функции. Матрица изготовлена из смолы с превосходной механической прочностью, а армирующие материалы представляют собой волокна с кольцевой намоткой, рубленые нити типа Е и отборный кварцевый песок, которые повышают прочность на кольцевое растяжение, осевую прочность на растяжение и внешнюю нагрузку (состав и распределение материалов подлежат компьютерному проектированию для соответствия условиям использования).

Внешний защитный слой

Он богат слоем смолы и устойчив к ультрафиолетовому излучению, что позволяет эффективно предотвращать или замедлять естественное старение и эрозию под воздействием химических веществ в почве.

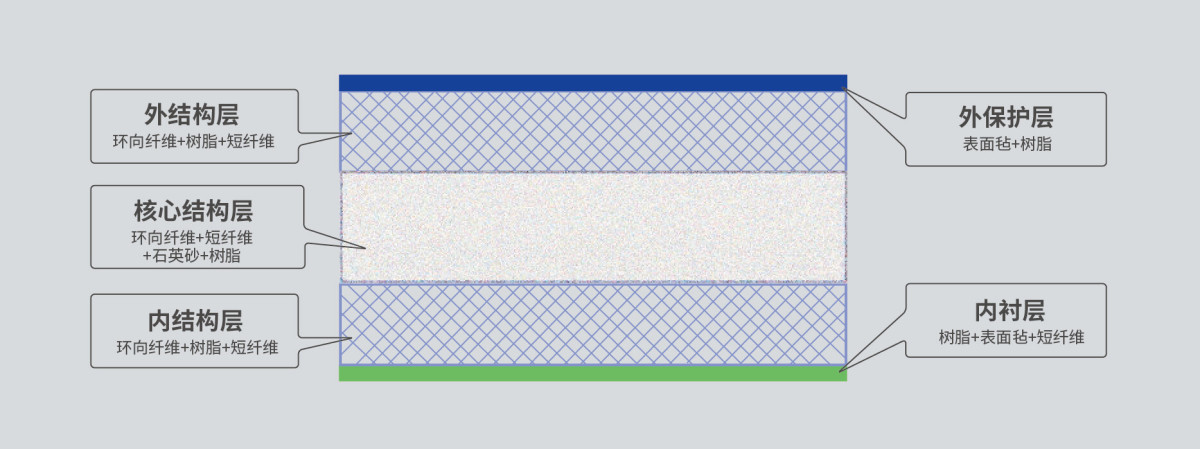

Принципиальная схема формовочной структуры соединенной и намотанной стеклопластиковой трубы, заполненной песком

Функции:

• Стабильная производительность: Под управлением программного контроллера сырье может быть введено точно и количественно, скорость намотки может быть сбалансирована и стабильна, а онлайн-обнаружение и непрерывное отслеживание обратной связи обеспечивают стабильность и надежность качества трубопровода от начала до конца.

• Превосходные водонепроницаемые характеристики: используются индукционный нагрев плоской стальной ленты и инфракрасный многоточечный контроль температуры, а хорошая проницаемость поверхностного войлока из стекловолокна и смолы делает подкладочный слой высокоустойчивым к коррозии и протечкам.

• Хорошие уплотнительные свойства: резиновые кольцевые уплотнения и герметичные муфтовые соединения гарантируют отсутствие утечек. После установки трубопровода можно провести испытание на герметичность согласно соответствующим требованиям BS8010 или GB/T50268.

• Низкие затраты на транспортировку и монтаж: трубы из стеклопластика, заполненные песком, имеют небольшой вес, поэтому трубы разного диаметра легко монтируются и очень удобны в транспортировке; Внутренний и внешний диаметры труб имеют стабильные размеры, а внутренняя и внешняя поверхности гладкие и ровные, что упрощает монтаж, что может значительно снизить транспортные расходы, расходы на прокладку труб, расходы на сборку, расходы на установку и расходы на рытье траншей.

Преимущества продукта:

Хорошая коррозионная стойкость

Сшитая смола имеет более высокую коррозионную стойкость. Заполненный песком трубопровод из стеклопластика имеет кольцевую конструкцию, что дополнительно повышает коррозионную стойкость поверхности. Нет необходимости проводить антикоррозионную обработку внутренних и наружных стенок трубопровода.

Легкий и прочный

Малый удельный вес: вес того же объема составляет всего 1/4 веса стали.

Высокая прочность: предел прочности на разрыв в направлении волокон может достигать 1000 МПа, что выше, чем у стали Q235.

Низкие транспортные расходы: низкие требования к подъемному оборудованию.

Хорошая проектируемость

Может быть легко и быстро спроектирован в различные нестандартные типы. Он особенно подходит для непрерывного изменения диаметра, нестандартных колен и сложных криволинейных структур поверхности, которые трудно получить с помощью других труб.

Гладкая внутренняя стенка и противообрастающее покрытие

Коэффициент шероховатости внутренней стенки низкий: коэффициент шероховатости труб из стеклопластика составляет 0,009, а коэффициент шероховатости бетонных труб — 0,014, что на 56% выше, чем у труб из стеклопластика.

Высокая пропускная способность: при том же гидравлическом уклоне скорость потока трубы из стеклопластика в 1,56 раза выше, чем у трубы из ковкого чугуна того же диаметра.

Низкие требования к диаметру трубы: при том же гидравлическом уклоне диаметр, необходимый для труб из стеклопластика для транспортировки того же расхода, составляет всего 84,7% от диаметра труб из ковкого чугуна.

Отличные характеристики при высоких и низких температурах

Он может выдерживать экстремальные температуры и стабильно использоваться в течение длительного времени, сохраняя при этом хорошую прочность и ударную вязкость при температуре -40°C.

Простая конструкция

Легкий и высокопрочный, удобный для транспортировки и подъема, с двойными кольцевыми соединениями раструбного типа, простой и быстрый монтаж.

Длительный срок службы

Трубопровод может безопасно эксплуатироваться в течение длительного времени без какого-либо обслуживания, а срок его службы может достигать 50–150 лет.

Высокая надежность

Сам трубопровод и трубные соединения проверяются на опрессовочной машине на соответствие соответствующим требованиям. Двойная конструкция уплотнительного кольца оснащена интерфейсом для испытания под давлением, который позволяет определить надежность соединения между секциями трубы по одной.

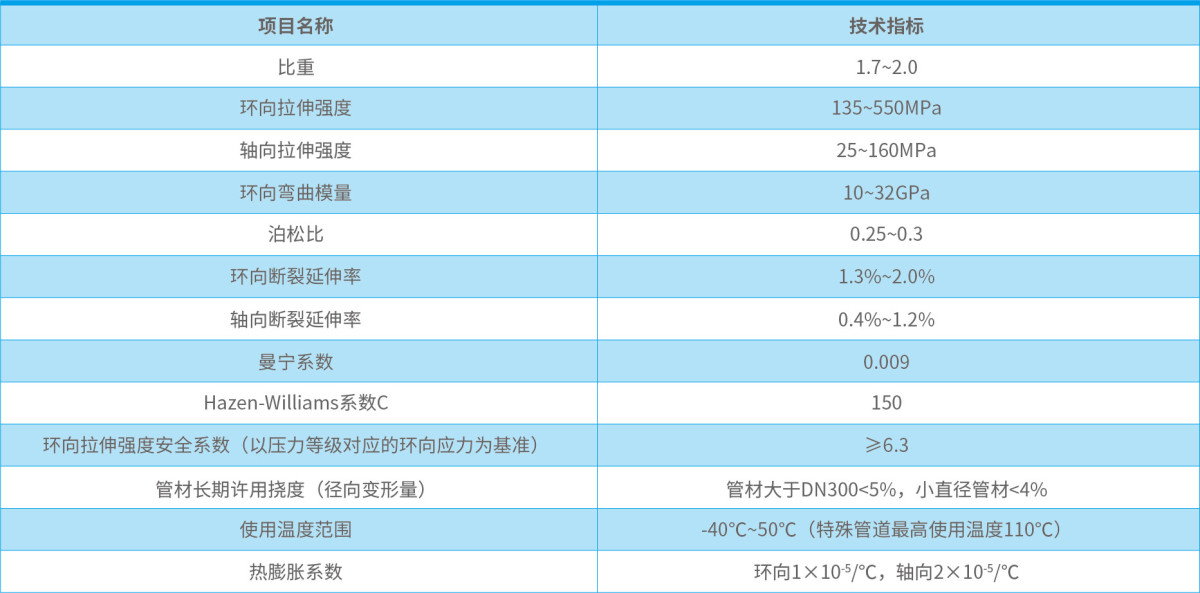

Технические индикаторы:

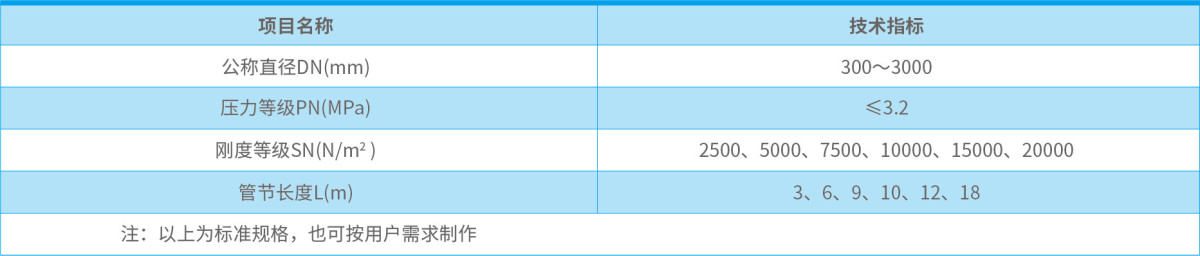

Технические характеристики:

Стандарты реализации:

Стеклопластиковые трубы с песчаным наполнителем от Zhongyi New Material соответствуют международным стандартам ISO, американским стандартам AWWA и ASTM, внутренним стандартам GB/T21238, JC/T552, CECS190, CECS129, JC/T2538 (CWFP) и т. д.

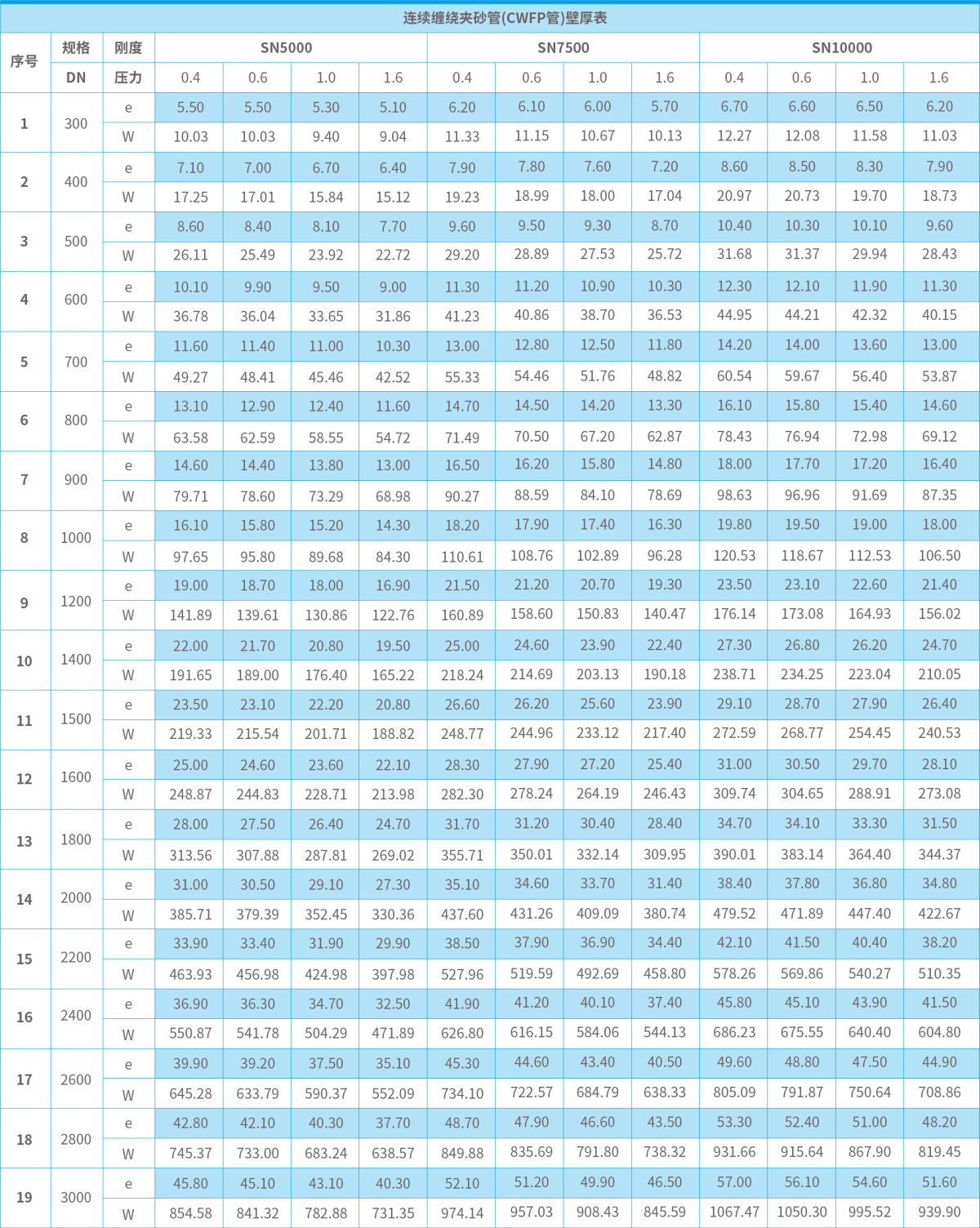

Технические параметры:

Примечание:

1. Толщина и вес, указанные в таблице, являются типичными данными и приведены только для справки. Проектирование должно осуществляться в соответствии с конкретными условиями проекта.

2. По вопросам, касающимся более высоких уровней давления и других уровней жесткости, обращайтесь в Китайско-итальянский центр новых технологий материалов.

3. Другие спецификации труб FRP могут быть изготовлены в соответствии с требованиями пользователя.
